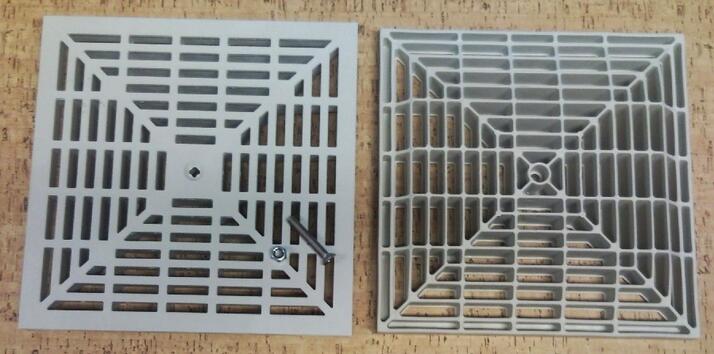

Rošt k šachtě -400x400mm-1367

Popis

Vylehčená polypropylenová šachta s vysokou prostorovou tuhostí a pevností. Kónický tvar šachet umožňuje stohování a tím efektivní přepravu i skladování. Nižší hmotnost oceníte také při montáži. Šachty mají nátokové a výtokové otvory ve všech bocích a ve dně. Průměry jednotlivých otvorů jsou kompatibilní s běžně používanými kanalizačními rourami. Průměry pro připojení potrubí na bocích: 125, 160, 200, 250 mm. Průměry pro připojení odtokového potrubí ve dně: 125, 160, 200, 250, 315 mm.

Použití

Výrobky na této stránce jsou určeny pro sběr dešťové vody ze dvora, revizní šachta na pozemku nebo ve spodním podlaží nebo suchá šachta s uloženým vodovodním kohoutem. Šachta díky třem vstupním stěnám umožňuje ze třech míst přivést vodu rourou vhodného průměru a vývodem na čtvrté stěně odvést vodu kam potřeba. Šachta může být zakryta roštem nebo víkem. Víka a rošty nabízíme s madlem nebo s otvorem pro šroub M8 s maticí (jsou součástí dodávky) a slouží ke snadnějšímu vyjmutí víka nebo roštu.

Umístění šachty

Šachta se ukládá do betonu. Každá boční stěna šachty je opatřena kruhovými hrdly o různých průměrech. Průměry hrdel jsou pro každou velikost šachty různé a jsou uvedeny níže v tabulce. Pro vstup můžete použít boční stěny označené ENTRY, ENTRATA nebo ENTRE a pro výstup jednu boční stěnu označenou EXIT, USCITA nebo SORTIE. Při použití v exteriéru musí být odpadní potrubí od vpusti chráněno před účinky mrazu uložením do nezámrzné hloubky, tj. min. 1-1,5 metru (obvykle ve městech) vrstvy nadloží. V horských oblastech může být nezámrzná hloubka daleko větší, protože teploty tam klesají daleko více pod nulu.

Instalace

Šachta musí být uložena na rovné a hladké ploše. Aby nedošlo k naštípnutí dna šachty, nesmí být pod šachtou ani vedle šachty žádné ostré předměty. Pokud potřebujete využít udané nosnosti víka nebo roštu, musí být použit beton třídy C20/25 nebo B25 a šachta musí být do betonu uložena až ke spodnímu okraji rámečku - viz obrázek níže. Potřebná vrstva betonu pod šachtou a vedle šachty je přibližně jedna pětina výšky šachty. Není-li vyžadováno přejíždění automobilem a šachta není vystavována jiné podobné zátěži, může být (například na zahradě) jen zahrnuta zeminou. Čím více, bude zemina udusaná (zhutněná), tím lépe. Instalujete-li samostatný rámeček, pak celá jeho vnější část musí být uložena v betonu.

Rozměry

Rošt, víko nebo duté víko

Šachta může být zakryta roštem nebo víkem. Rošt použijete tam, kde chcete, aby do šachty mohla vtékat voda. Víko je plné – bez otvorů. Pokud máte již šachtu hotovou z betonu, tak ji můžete zakrýt plastovým rámečkem s roštem nebo plastovým rámečkem s víkem. Rámeček musí být uložen v betonu, jinak nelze zaručit nosnost.

Šachta může být zakryta dutým víkem, které může být vyplněno zeminou. Nosnost víka se zeminou je malá a proto nedoporučujeme po něm skákat, přecházet, natož přejíždět automobilem.

Sifonový efekt

Pokud je šachta zakryta víkem, tak pro vytvoření sifonového efektu můžete použít sifonovou přepážku. Je-li šachta zakryta roštem, je nutné pro vytvoření sifonového efektu použít sifonovou vpusť. Pro dosažení dokonalejšího sifonového efektu je třeba utěsnit mezeru mezi přepážkou (sifonovou vpustí) a šachtou. Můžete k tomu použít například silikon.

Sifonový koš na listí

Koš je zasunut do šachty až po horní okraj drážek pro přepážku. Pro čištění koše vytáhněte kompletní koš nebo vyjměte jen vnitřní díl po odjištění 4 západek po obvodu koše. Netahejte za plastovou mřížku, aby nepraskla. Pokud voda vtéká pouze roštem shora a je tedy otevřená pouze výstupní stěna šachty, pak koš zároveň vytváří sifonový efekt.

Dosažení nezámrzné hloubky - více šachet na sobě a nástavec 100 mm

Pokud potřebujete zvýšit šachtu jen o 100 nebo 200 mm, můžete použít jeden nebo více nástavců na sobě. Pro šachtu 200 x 200 mm se nástavec nevyrábí, takže můžete dát dvě šachty na sebe a té horní případně odříznout spodní část. Vhodnou kombinací počtu šachet a počtu nástavců dosáhnete do potřebné hloubky.

Jestliže potřebujete do větší hloubky uložit například vodovodní kohout nebo kvůli spádu potřebujete potrubí vést ve větší hloubce, můžete šachty postavit na sebe a docílit tak větší stavební výšky. Například dáte na sebe 3 šachty 400 x 400 mm a docílíte tak stavební výšky 1200 mm. Pak můžete využít pro vstupy i horní šachty. V případě potřeby si můžete udělat otvor pro vstup i jinde, než je zrovna mezikruží ve stěně.

Kombinací šachet a případným použitím nástavců 100 mm dosáhnete optimální výšky. Můžete také seříznutím nástavce snížit jeho výšku. Pokud to není právě horní šachta sestavy, můžete snížit i výšku šachty. Odřezávejte (třeba listem pilky na kov) vždy jen spodní část šachty. Horní šachtám v sestavě odstraňte dno. Pokud to není potřeba, nedělejte otvor na dně spodní šachty.

Jak odstranit dno šachty

Údery kladiva rozbijte dno, odlámejte zbytky a případně začistěte rašplí.

Pro utěsnění míst, kde na sebe díly dosedají můžete použít silikonové lepidlo. Spoj ale nebude dlouhodobě naprosto vodotěsný. Spíše počítejte s tím, že beton použitý na vyplnění vnějšího prostoru mezi zeminou a šachtami bude potom mírně vsakovat vodu, která se dostane netěsnými spoji ven.

Vlastnosti materiálu PP

Pokud není uvedeno jinak, jsou všechny zde uvedené výrobky vyrobeny z nárazu vzdorného KOPOLYMERU POLYPROPYLENU (PP) stabilizovaného vůči UV záření. Na rošty a víka je materiál plněný talkem 40%, na těleso vpusti 20%. Materiál je nárazuvzdorný, odolný vůči kyselinám, zásadám, organickým rozpouštědlům a tukům. Nemění mechanické vlastnosti v teplotním rozmezí -20°C až +82°C, nedeformuje se do teploty +115°C. je mrazuvzdorný, odolává UV záření, nekřehne a nekrystalizuje. Výrobek je odolný proti působení vody, kyselin, zásad, organických rozpouštědel a tuků.

Soubory ke stažení

• návod.pdf
