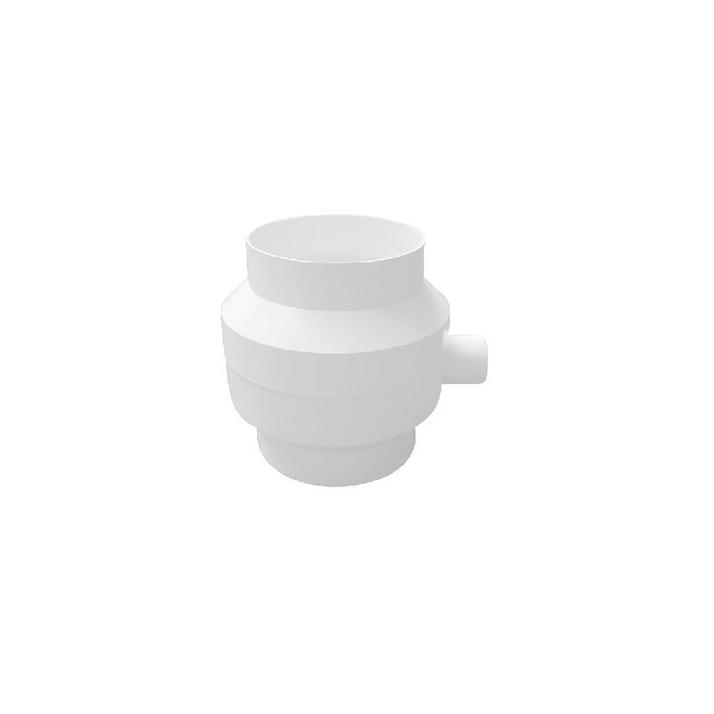

HACO sběrač kondenzátu SBK 100 (0660)

Použití HACO sběrač kondenzátu SBK 100 (0660)

Sběrač s odvodem kondenzátu se užívá na odvod kondenzátu ze systému. Jsou to hlavně místa, kde je velký rozdíl teplot. Jako příklad je odvod výparů z kuchyňské digestoře pomocí plastového ventilačního systému, který vede skrz střechy. V tomto případě pouhé zaizolovaní potrubí je neúčinné, protože studený vzduch stále proniká do ventilačního systému a to především, když je digestoř vypnutá. Zde je vhodné použít jako část potrubí V 104 tento sběrač kondenzátu, který vzniklý kondenzát zachytí a uvnitř sběrače potom dojde k postupnému odpaření kondenzátu. Pokud to podmínky ventilačního systému vyžadují, můžeme po trase umístit i více těchto sběračů kondenzátu.

Instalace HACO sběrač kondenzátu SBK 100 (0660)

Prostým zasunutím do typizované trubky a utěsněním spoje páskou nebo silikonem.

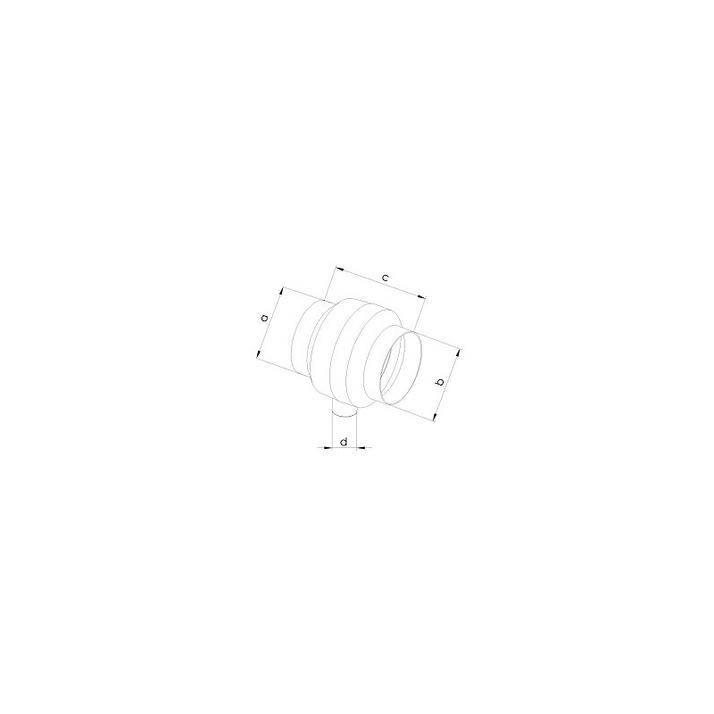

Parametry HACO sběrač kondenzátu SBK 100 (0660)

• a (mm) - 100
• b (mm) - 100
• c (mm) - 136
• d (mm) - 32
• rozměr (mm) - 100
• barva - bílá
• materiál - plast ASA s vysokou odolností vůči UV záření.
• Poznámka: Pro tento výrobek lze použít 2 varianty zachycení kondenzátu:

  A) Vyražení nebo provrtání příčky v odtokovém hrdle a svedení do kanalizace pomocí potrubí DN 32.

  B) Ponechání příčky v odtokovém hrdle a zadržení kondenzátu v odpařovacím prostoru pro postupné odpaření.

 Pro tento výrobek lze použít k obvodu kondenzátu do odpadu potrubí DN 32 (1.1/4")
